结构特点:

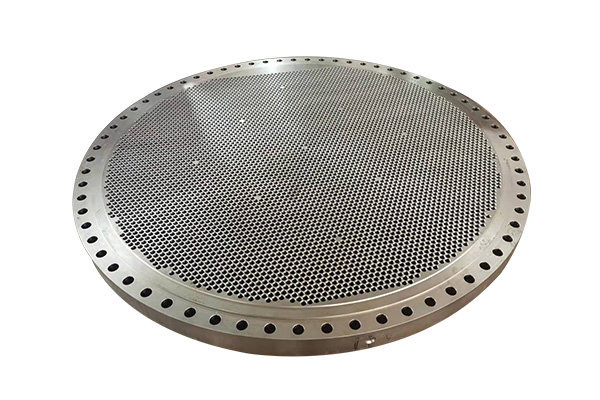

固定管板换热器在圆形壳体内安装有平行的管束，管束两端通过焊接或膨胀固定在管板上。它主要由壳体、管板、管束、顶盖等部件组成。两管板直接与外管焊接。带进、出水管的顶盖用螺栓固定在壳体两端的法兰上。

壳体自由侧密封连接的特点是结构简单，相同壳体内径的管数多，挡板旁通小，管道可分为任意数的管道。由于两管板由管支撑，是各种管壳式换热器中薄、成本低的一种，因此得到了广泛的应用。

固定管板式换热器设计:

固定管板换热器的设计除了关键的换热板外，还包括两种壁板，我们称之为框板和压力板。

所述框板的外侧有固定墙板和拉杆螺栓，用于固定框板和压板;所述压板为换热板另一侧的墙板，可通过拉杆螺栓调节;所述立柱与框架板之间连接有上、下导杆，用以支撑、引导所述换热板和所述压板;底座可安装在框架板和立柱上进行固定。此外，还可以安装过滤器、温度计、法兰、压力表等附件。
